Элементы линейного перемещения

Элементы линейного перемещения с пневматическим приводом
В особенной степени надёжные пневматические элементы линейных перемещений конструкционных серий PLS25 – PLS63 были специально разработаны для приложений автоматизации и манипуляции. Элементами привода в этих устройствах служат, хорошо зарекомендовавшие себя, безстержневые поршени с диаметрами от 32 до 62 мм.
Преимущества оборудования линейного перемещения с пневматическим приводом:
- Передача сил и скоростей перемещения происходит плавно.
- Достижение высокой рабочей скорости.
- Не повреждаются даже при перегрузке до состояния остановки.
- Механический нагрев передаётся только централизовано компрессору, а не распределяется на элементы привода.
- Экологически чистое средство передачи энергии.
- Отработанный воздух может сбрасываться непосредственно на рабочем месте, от отводных шлангов можно отказаться.
- Сжатый воздух не подвержен негативному влиянию магнитных импульсов и атомарных излучений.
- Возможно использование во взрывоопасных зонах (Atex).
Элементы линейного перемещения с электрическим приводом

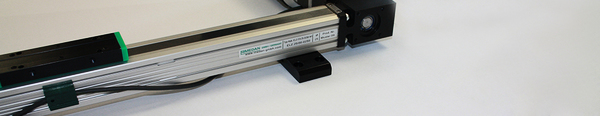

ELZ-элемент линейного перемещения является высокодинамичной осью перемещения с превосходными ходовыми качествами, что подтверждается очень равномерными и малошумящими ходовыми характеристиками.
Разработка этого устройства была намеренно осуществлена с перспективой возможности его гибкого применения. Что, в частности, выражается в следующих аспектах:
- Все распространённые электродвигатели могут быть установлены на стандартные ELZ.
- Стандартизированное соединение передаточных валов делает возможным параллельный привод множества осей перемещения от одного двигателя, с абсолютной синхронизацией.
- Благодаря, специально предусмотренному для этой цели, корпусу фланца, позиционноточный монтаж элементов перемещения избавляет от дополнительной центровки на стадии сборки. Что, так-же, особенно облегчает возможную замену элемента.
- Выполненный с большим запасом прочности корпус в союзе с калибровочными отверстиями для зажима фланца превращают, при надобности, элемент перемещения в несущий элемент конструкции.
- Ленточная система продольной защиты паза профиля исключает загрязнение внутреннего объёма при надлежащем использовании устройства - независимо от посадочной или конструкционной длины.
- Пазы по всему периметру профиля в купе с соответствующими конструкционными элементами расширяют сферу применения ELZ-устройств.
- Данные линейные элементы доступны в четырёх типовых размерах.
Преимущества оборудования линейного перемещения с электрическим приводом
- Электрические приводы позволяют свободное позиционирование
- Высокая точность, особенно в приводах с винтовой передачей
- Очень высокая динамика, особенно в серии ELZ
- Низкие шумовые показатели
- Высокие усилия винтовых передач при малой мощности двигателя
